Em meados dos anos de 84, 85 a Miura começou adotar em seu modelo Saga, o computador de bordo com sintetizador de voz pra avisar os ocupantes do veiculo de anomalias e frases de aviso, alem de controlar acendimento das lanternas automaticamente,acionamento do alarme ,levantar os vidros automaticamente,chaves no contato, cintos de segurança,nível de combustível, freio de mão, abertura das portas por controle remoto nos modelos mais recentes.
O computador gerava as seguintes frases;
Atencão Miura ativado 4,3,2,1 (Alarme)
Atencão X8 ativado 4,3,2,1 (Alarme)
Amarre o cinto de segurança
Solte o freio de mão
Verifique a pressão do óleo
Verifique a temperatura do motor
Verifique o tanque de combustível
Tire as chaves de ignição
Computador das primeiras versões sendo testado em um X8 , o aviso é para travar as portas !!! esta mensagem foi descontinuada nos computadores dos anos seguintes.
Demonstração das funções da Giga de testes dos computadores que equipam o automóveis Miura. Esse equipamento é o único e original que servia para testes dos novos computadores; (e eventualmente para consertos dos mesmos), fabricados pela empresa Engemauticos, que era quem fornecia os computadores para a fábrica dos Miuras.
Ele foi recuparado e colocado para funcionar novamente agora para realizar consertos nos computadores com a mesma qualidade de fábrica. Vale lembrar que tudo é tecnologia dos anos 80!
As pessoas envolvidas tanto na fabricação desses computadores “falantes” e também dos carros, estavam, com certeza, pensando e pondo em prática idéias bem adiante do seu tempo.

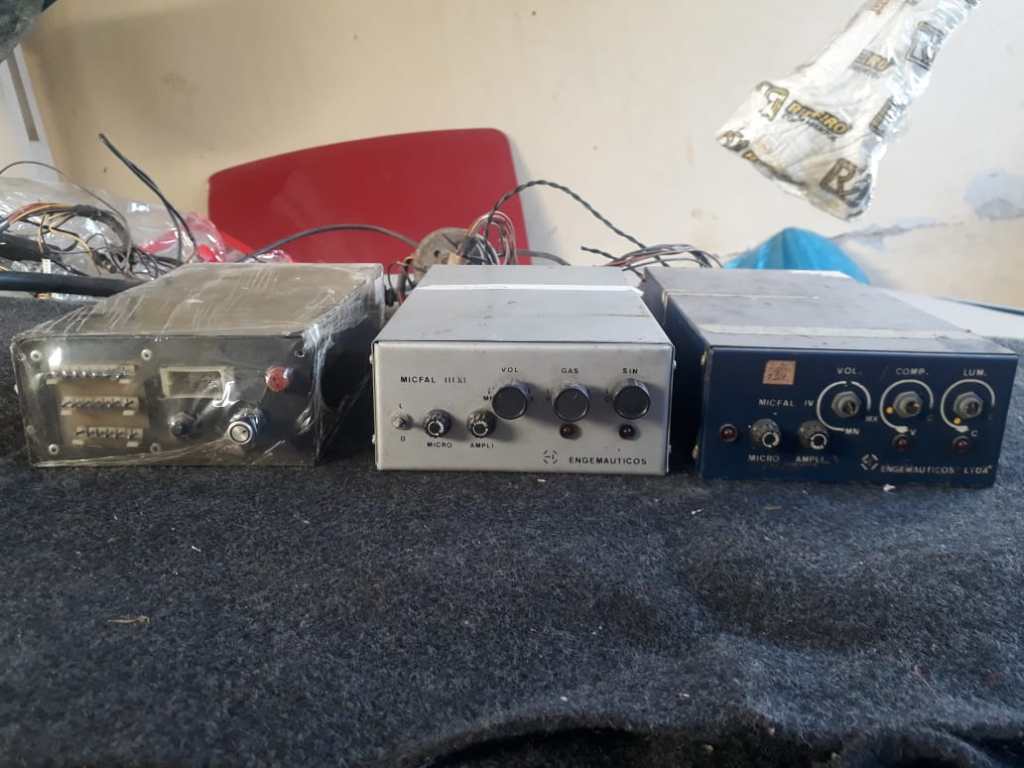

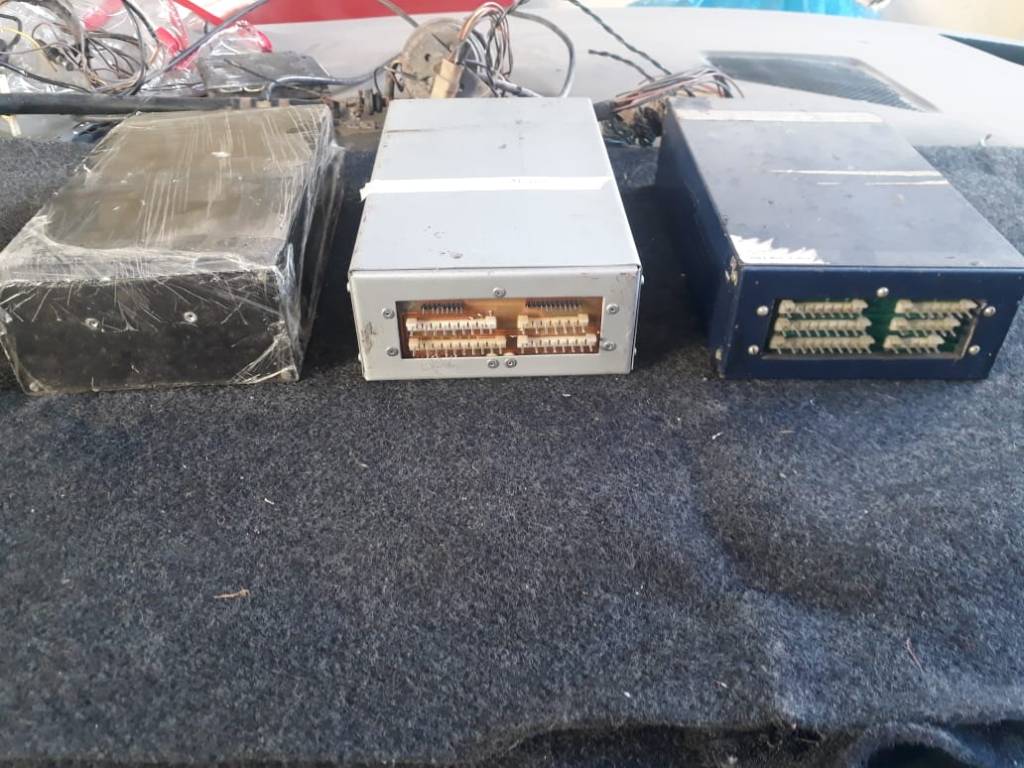

As três gerações dos computares criados pela empresa nacional Engemauticos:
DICAS PARA REGULAGEM DO COMPUTADOR DE BORDO
MODO DE INSTALAÇÃO
Para sua maior segurança desligue a bateria do carro.
Instalado o computador com seus respectivos jamps conectados siga a seguir:
1) Deixe o carro em nível reto, calçado e durante o dia(devido ao sensor de luz);
2) Coloque o cinto de segurança como se você estivesse preso a ele;
3) Solte o freio de mão;
4) Ligue o carro e deixe-o em marcha lenta;
5) Vá até o computador e ligue-o, deverá ascender duas leds vermelhas;
6) Gire o primeiro potenciômetro, que é de volume, até o centro(meio);
7) O segundo potenciômetro gire-o todo para direita (não seria todo para a esquerda GIRANDO PARA A DIREITA ATÉ QUE O LED SE APAGUE? assim que fiz no meu. ), retornando até que a led se apague;
8) Faça o mesmo com o terceiro potenciometro (luz);
9) Pronto seu computador está regulado.
10) Solte o sinto de segurança, desligue o carro e tirando a chave da ignição os vidros deverão levantar;
11) Abra e feche a porta(permaneça dentro do carro) e verifique que a led do painel do computador deverá apagar em até 60 segundo;
12) Abra a porta, a led do painel deverá ascender, acionando o alarme do computador, que é desligado no botão ao lado da led do painel.
Essas dicas foram enviadas pelo Sergio , colega que conserta computadores de bordo. em São Paulo.
ESQUEMA DE LIGAÇÃO DO COMPUTADOR DE BORDO COR PRATA.
Conector 9
Temperatura – vermelho e azul
Pressão-marrom
Chave micro-marrom e amarelo
Vidro elétrico-amarelo
Cinto de segurança-vermelho e branco
Vidro elétrico-verde
Pendulo – marrom e verde (apenas no modelo X-8)
Porta aberta – preto e vermelho
Vago
Conector 8
Lâmpadas baygrafi – cinza e vermelho (apenas no modelo X-8)
LDR – cinza e preto (foto célula)
TX –laranja- 24mm- comando óptico
Comando do óptico – branco
Combustível bóia – amarelo e verde
RX – lilás comando óptico
Vago
Conector 7
Freio de mão – azul
Ignição – vermelha e amarela
LDR – cinza e preto
Chave micro – vermelho e preto
Vago
Alto falante +
Alto falante –
Conector 10
Sinaleira – R1 – azul claro
Vidro direito – R3 – lilás
Vidro esquerdo R3 laranja
Rádio – R4 – cinza
Partida – R5 – vermelho
Buzina – R6 – preto
Motor porta – R7 – branco vago
+ 12V – R8 – lilás e branco
Amplificador micro -R9 – azul escuro
Cinza – negativo

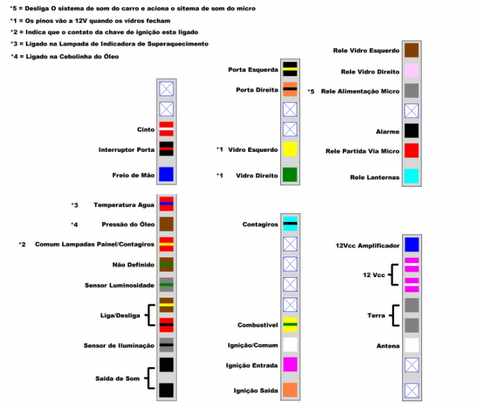

ESQUEMA DE LIGAÇÃO DO COMPUTADOR DE BORDO AZUL.
Conector de 5 Pinos (o primeiro pino é o afastado)
0 0000
1 = Freio de mão
2 = Porta aberta motorista
3 = Cinto de segurança
4 = vago (ou sensor de trepidação)
5 = vago
Conector de 6 pinos.
¹o o o o o o
1 = Vidro direito aberto
2 = Vidro esquerdo aberto
3 = Barra de lâmpadas rítmica (modelo X8)
4 = Terra (ou vago)
5 = excitação de rele de abertura de porta (abre porta direita)
6 = excitação de rele de abertura de porta (abre porta esquerda)
Conector de 7 pinos.
¹o o o o o o o
1 = Opera o acendimento das lanternas
2 = Opera o rele de partida
3 = Opera a buzina
4 = vago (ou farol)
5 = Opera radio (rele que acopla o amplificador do computador e tira o som do rádio)
6 = Opera motor do vidro direito (fecha)
7 = Opera motor do vidro esquerdo (fecha)
Conector de 8 pinos.
¹o o o o o o o o
1 = vago
2 = vago
3 = antena do computador
4 = Terra
5 = Terra
6 = + 12v
7= + 12v
8 = + 12 v (rádio(( rele que acopla para ligar amplificador e desligar rádio q/ele fala)(montar com rele)
Conector de 9 pinos.
¹o o o o o o o o o
1 = Tx
2 = Rx
3 = Comum do óptico (sensor de chave)
4 = Bóia de combustível
5 = vago
6 = vago
7 = vago
8 = vago
9 = Platinado (sinal da bobina)
Conector de 10 pinos.
¹o o o o o o o o o o
1 = Alto-falante
2 = Alto-falante
3 = LDR (esta localizado no próprio botão do computador)
4 = + 12v da chave do painel
5 = Tecla manual/automático (tecla do painel)
6 = Terra da chave manual/automático)
7 = vago
8 = ignição (ligada ao terminal da ignição que acende as luzes do painel (o mesmo que o terminal + 12v da bobina)
9 = Pressão do óleo
10 = Temperatura.
¹o o o o o o o o ¹o o o o o o o
¹o o o o o o o o o ¹o o o o o o
¹o o o o o o o o o o ¹o o o o o
Botão
Pino 30 é o terra da chave.
Porta fusível
Porta fusível
1º potenciômetro = volume
2º potenciômetro = combustível
3º potenciômetro = luminosidade
Prestar atenção no pino 5 do conector de 7 e pino 8 do conector de 8, eles trabalham em conjunto para o computador falar.

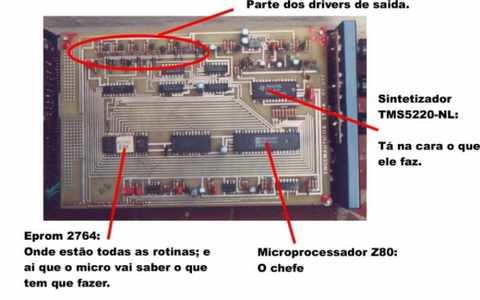

PARA QUEM ENTENDE DE ELETRÔNICA SEGUE UMAS FOTOS DA PLACA DO CIRCUITO DO COMPUTADOR DE BORDO AZUL;
OBSERVAÇÃO : O COMPUTADOR PRATA NÃO TEM O RECEPTOR DE ABERTURA DAS PORTAS DENTRO DELE ERA USADO UMA CENTRAL DA AMELCO ( A MESMA USADA PARA ABERTURA DE PORTÕES RESIDENCIAIS , USANDO UMA FONTE PARA 12 VOLTS.

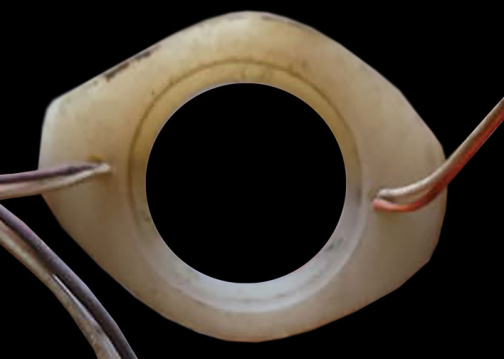

Sensores de presença de chave:

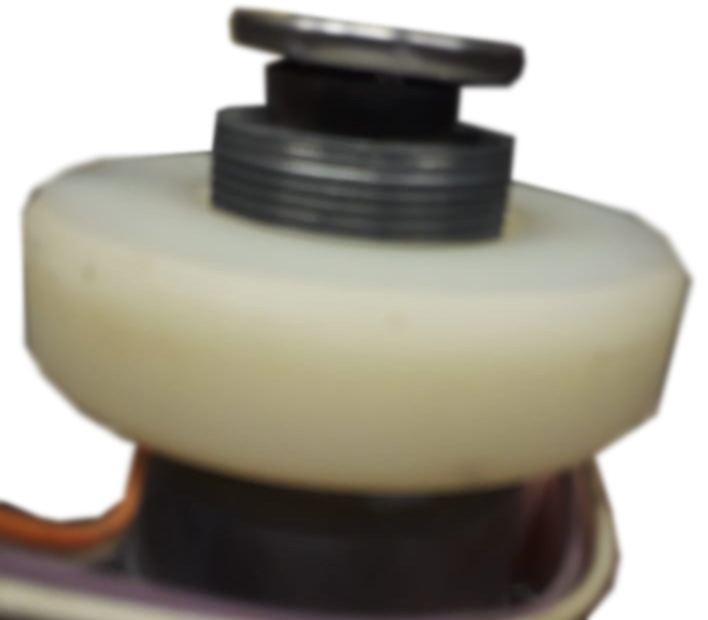

SENSOR DE PRESENÇA DE CHAVE NO CONTATO EXTERNO,ACIONA O COMPUTADOR DA PRESENÇA DA CHAVE E ,LEVANTA OS VIDROS NA AUSÊNCIA DA CHAVE E ACIONA O ALARME,MIURAS EQUIPADOS COM COMPUTADORES DE BORDO MICFAL.

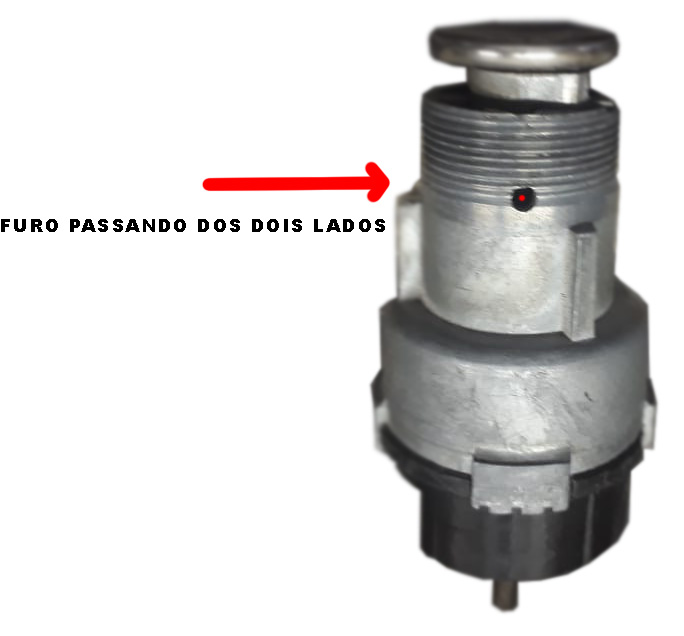

SENSOR INTERNO DE PRESENÇA DA CHAVE ,POSICIONADO ATRAS DO PAINEL NECESSITA QUE O COMUTADOR TENHA O FURO PARA OS SENSORES FUNCIONAREM. (para fazer o furo siga a posição da imagem abaixo) SISTEMA ADOTADO EM JUNHO DE 89 COMPUTADOR AZUL.,
